随着信息工业的生长，，对信号的传输速率的要求越来越高，，这就要求在有限的带宽内塞入更多的信号字节。。。。而体积一直缩小的半导体单位，，又要求信号的电平越来越低。。。。而信号带宽的镌汰，，信号电平的降低，，都不可阻止的带来误码率的上升。。。。为了降低误码率，，差分传输手艺应运而生。。。。现在，，差分信号传输手艺被普遍在应用在高速率，，长距离传输的场景中，，大大的提高了信号传输的可靠性。。。。

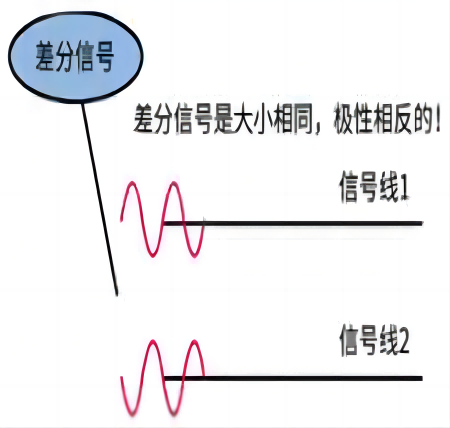

差分传输是一种信号传输的手艺，，区别于古板的一根信号线一根地线的做法，，差分传输在这两根线上都传输信号，，这两个信号的振幅相同，，相位相反。。。。在这两根线上的传输的信号就是差分信号。。。。信号吸收端较量这两个电压的差值来判断发送端发送的逻辑状态。。。。
虽然差分传输的利益许多，，但弱点也很显着，，好比在PCB布线时，，两条差分线必需严酷的等长，，且等间距，，这对PCB板的设计及工艺提出了很高的要求，，使用双绞线传输差分信号时，，必需要求双绞线中的两根线等长，，且必需细密的绞合在一起。。。。若是制造工艺不达标，，不但起不到降低误码率的作用，，甚至会泛起严重的传输问题。。。。这时就可以通过对差分传输线缆的性能测试来验证线缆是否可知足信号传输的需要。。。。

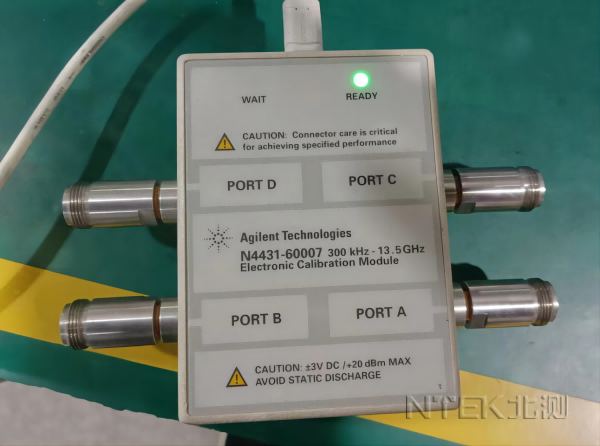

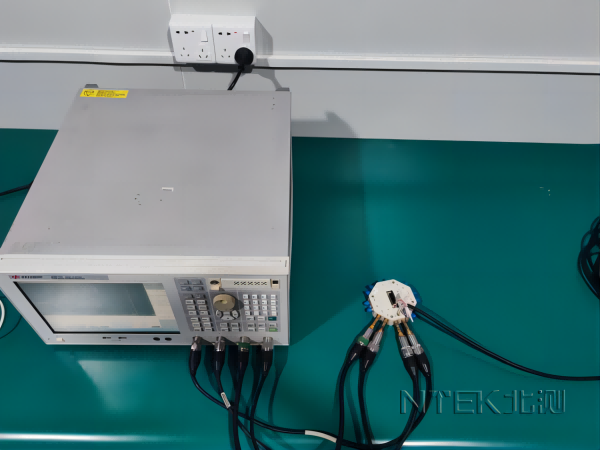

人生就是搏集团拥有高带宽的网络剖析仪，，电子校准器，，以及专用的差分线缆测试夹具，，以及拥有多员履历富厚的射频测试工程师，，可以准确的测试出差分传输线缆的各项参数，，有用的资助客户提升射频产品的各项性能。。。。
常见的差分传输线缆的测试指标如下：

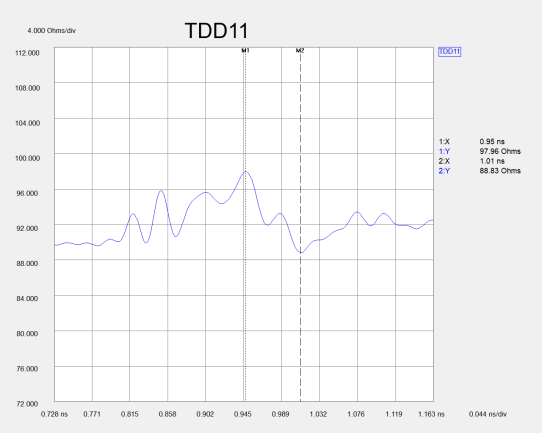

★ 差分阻抗：差分信号的特征阻抗除了两根导线各自的特征阻抗外，，还应加上因耦合而爆发的阻抗，，一样平常会略小于两根单独线缆的特征阻抗之和。。。。这个指标需要使用网络剖析仪的TDR功效来实现，，差分特征阻抗在网分上用TDD11来体现。。。。

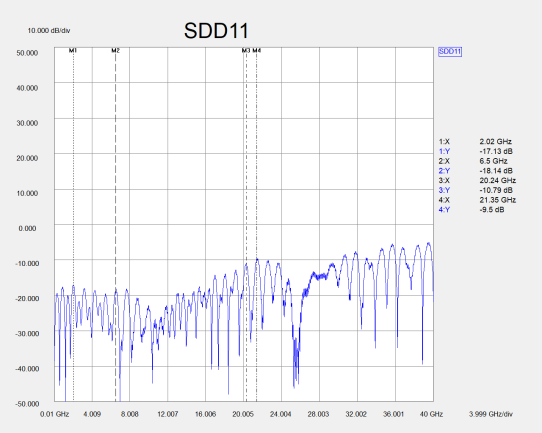

★ 回波消耗：差分线对输入端反射功率对输入功率的比值，，成因是阻抗的不一连,回波消耗在网分上用SDD11来体现。。。。

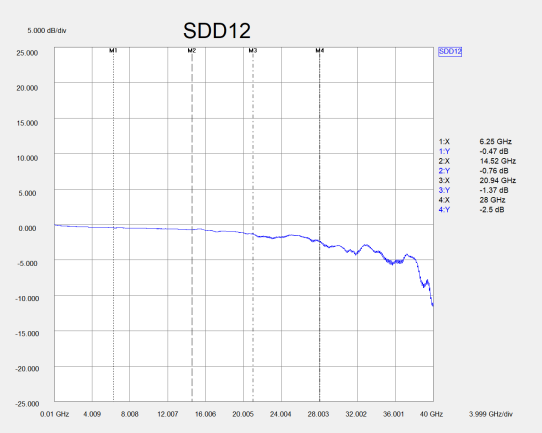

★ 插入消耗：差分线对输出端吸收到的功率对输入功率的比值，，插入消耗在网分上用SDD21来体现，，凭证客户的需求，，有时也会用SDD12来体现。。。。

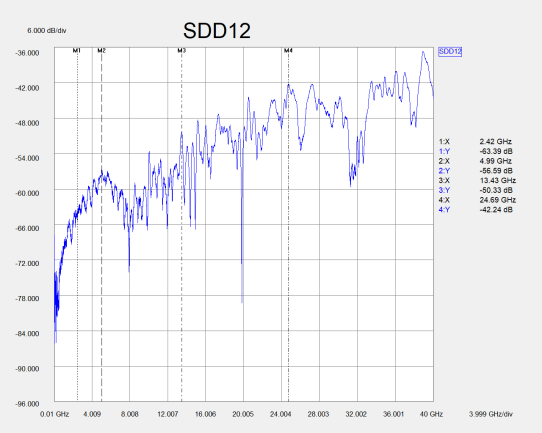

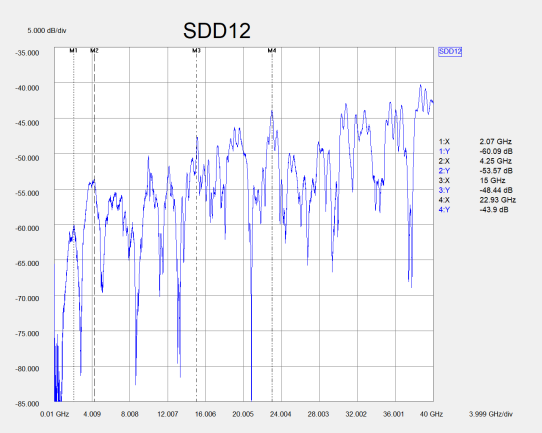

★ 近端串扰和远端串扰：信号传输历程中，，由于互感和互容的保存，，信号在相邻导线对内爆发了往输入端和往远端不相同的滋扰信号。。。。在被滋扰线对输入端测得近端串扰，，在被滋扰线的远端获得远端串扰。。。。

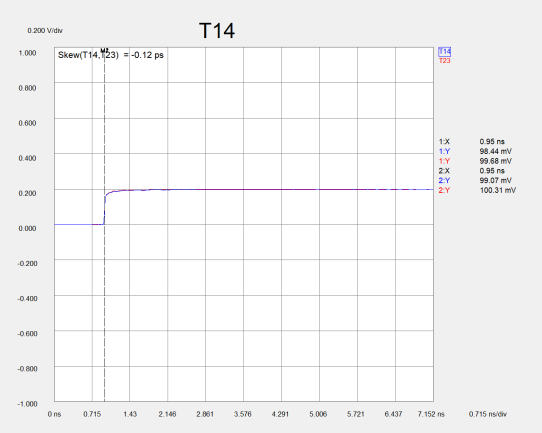

★ 差分对对内时延差：差分信号特定相位经由等长导线传输后，，相对时间的差值，，这个指标关于差分信号传输信息的准确性很是主要。。。。
注：这里的SDD和TDD中的DD是体现差分模式的输入（Stimulus）和反�。。。。≧esponse）之间的关系。。。。

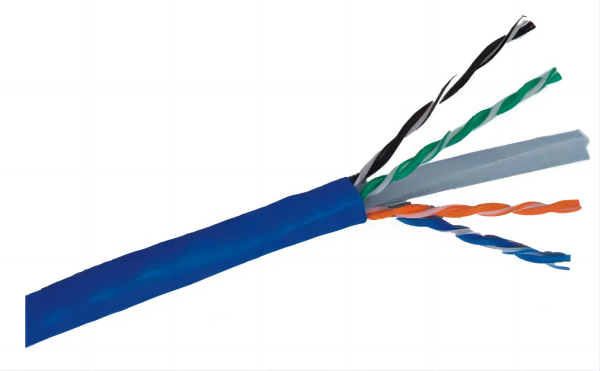

信号传输装备的各组件，，如PCB板，，双绞线，，射频线缆等。。。。
特征阻抗
回波消耗
插入消耗
近端串扰
远端串扰
差分对对内时延差
