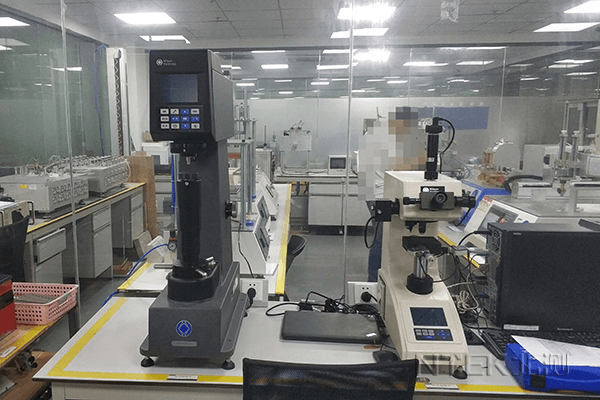

一、性子差别

1、洛氏硬度是以压痕塑性变形深度来确定硬度值的指标，，以0.002毫米作为一个硬度单位。。。。。。

2、维氏硬度，，是指用一个相扑面间夹角为136度的金刚石正棱锥体压头，，在划定载荷F作用下压入被测试样外貌，，坚持准时间后卸除载荷，，丈量压痕对角线长度d，，进而盘算出压痕外貌积，，最后求出压痕外貌积上的平均压力，，即为金属的维氏硬度值，，用符号HV体现。。。。。。

二、权衡硬度差别

1、洛氏硬度（HR）以压痕深度来权衡硬度。。。。。。

2、维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入质料外貌，，用载荷值除以质料压痕凹坑的外貌积，，即为维氏硬度值（HV）。。。。。。

三、适用规模差别

1、洛式硬度压痕很小，，丈量值有局部性，，须测数点求平均值，，适用制品和薄片，，归于无损检测一类。。。。。。

2、维氏硬度它适用于较大工件和较深外貌层的硬度测定。。。。。。维氏硬度尚有小负荷维氏硬度，，它适用于较薄工件、工具外貌或镀层的硬度测定；；；；；显微维氏硬度，，试验负荷＜1.961N，，适用于金属箔、极薄外貌层的硬度测定。。。。。。

维氏硬度测试样品的要求大致如下：

1、试样外表要求

维氏硬度试样外貌应平滑平整，，不可有氧化皮及杂物，，不可有油污。。。。。。一样平常的，，维氏硬度试样外貌粗糙度参数Ra不大于0.40μm，，小负荷维氏硬度试样不大于0.20μm，，显微维氏硬度试样不大于0.10μm。。。。。。（μm是外貌粗糙度参数Ra的单位。。。。。。）

2、试样制备的要求

维氏硬度试样制备历程中，，应只管镌汰过热或者冷作硬化等因素对外貌硬度的影响。。。。。。

别的，，关于小截面或者形状不规则的试样，，如球形、锥形，，需要对试样举行镶嵌或者使用专用平台。。。。。。
