芯片封装测试环节，，旨在将切合质量标准的晶圆，，经由细密的切割、焊线及塑封工艺处置惩罚,确保芯片内部电路与外部器件间实现电气毗连，，为芯片提供须要的机械物理�；；；�，，并运用测试工具，，对封装完成的芯片举行周全而严谨的功效与性能检测。。。�；；；袢C芯片的历程涉及从设计到制造的重大流程。。。。鉴于其细小且薄的特点，，若未施加适当�；；；�，，芯片极易遭受刮伤和损坏。。。。
封测具有安顿、牢靠、密封、�；；；ば酒驮銮康缛刃阅艿淖饔�，，也是相同芯片内部天下与外部电路的桥梁——芯片上的接点用导线毗连到封测外壳的引脚上，，这些引脚又通过印制板上的导线与其他器件建设毗连。。。。因此，，封测在集成电路领域中饰演着至关主要的角色。。。。

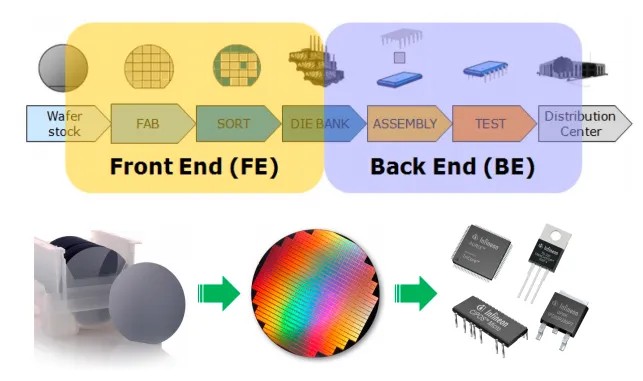

从晶粒（Die）到制品芯片（Chip）
接下来，，我们将对芯片封装测试流程举行详细介绍：
晶元测试
集成电路晶圆在进一步加工之前，，必需经由严酷的测试环节，，以确保晶粒（Die）的功效完整性。。。。测试将晶�；；；治啵汗π旰玫腉ood Die、保存瑕疵缺陷的Defective Die以及功效完全失效的Fail Die。。。。凭证产品出货的分类要求，，我们将选择切合要求的晶粒举行下一步的详细封装生产。。。。这一历程被称为CP测试，，全称为Chip Probing Test，，即通过探针毗连晶粒的Pad管脚举行测试，，以确保其功效正常。。。。这一办法关于确保最终产品质量至关主要。。。。
CP测试主要依赖于ATE测试机台（即Automatic Testing Equipment，，简称ATE，，自动化测试装备，，用于为芯片测试提供所需的电源、信号和功效向量，，并吸收芯片的输出反响信号以判断效果）、探针台（即Prober，，它是一种高精度的机械平台，，用于承载和移动晶圆，，以便探针卡探针与晶粒Die的Pad管脚能够准确接触并导通）以及测试探针卡（即Probe Card，，这是凭证每颗芯片的电路和测试要求定制的测试板，，用于实现ATE装备通道资源与芯片对应Pad的互通毗连）等装备与测试组件。。。。这些装备和组件协同事情，，逐步完成晶圆上每颗晶粒Die的测试验证。。。。关于保存问题的Die，，通�；；；嵩谄渫饷步幽伞按蚰悖↖nk）”等方法举行标记，，以便于后续封装生产历程中的挑选和识别。。。。
通过IC晶圆的CP测试，，对功效正常的晶粒举行后续的封装生产，，可以有用阻止对缺陷芯片举行封装所带来的本钱损失。。。。只管有时也接纳“盲封”战略，，即在不经由CP测试的情形下，，对晶圆上的所有晶粒举行封装，，并在后续阶段举行测试和筛选。。。。然而，，这种要领通常仅限于芯片流片后的初期工程批次晶圆，，其目的在于尽快获得芯片工程样片，，以验证流片芯片的乐成与否，，从而节约项目时间。。。。在现实进入大规模量产阶段时，，CP测试是不可或缺的办法。。。。
芯片封装工艺因最终制品芯片的封装形式差别而有显著差别。。。。以常见的引线键合工艺焊球栅阵列形式封装（WB-BGA封装）为例，，其生产历程涵盖了芯片封装的主要工艺办法。。。。
晶圆切割是一项极为细腻且要求严酷的工艺手艺，，旨在将经由CP测试后的晶圆支解为自力的晶粒。。。。在这一历程中，，首先需要对晶圆举行起源的品质检测，，以确保其切合切割要求。。。。随后，，在晶圆的正面笼罩一层�；；；だ赌�，，以避免在切割历程中晶粒受损。。。。凭证封装尺寸和散热需求的差别，，可能还需对晶圆举行减薄处置惩罚，，即通过机械研磨的方法镌汰其厚度。。。。紧接着，，使用金刚石刀片或激光切割手艺，，准确沿着晶圆上预先设定的沟槽（即晶圆划线，，这些划线区域在晶圆制造历程中已预留，，用于�；；；で懈罾讨械木Я＃┚傩星懈睢�。。。完成这一办法后，，即可获得自力的晶粒。。。。晶圆切割工序对精度的要求极高，，任何细小的工艺失误都可能对晶粒的质量爆发直接影响。。。。因此，，这一历程需要依赖专业的生产装备——晶圆划片机来完成。。。。全球规模内，，着名的晶圆划片机制造商包括日本的DISCO和ACCRETECH，，以及美国的Slicingtech等。。。。而在海内，，晶盛机电和中电科四十五所等厂商也在这一领域取得了显著的成绩。。。。
在制造最终芯片的历程中，，封装基板（Substrate，，简称SUB）施展着至关主要的作用。。。。它是一种特殊的印刷线路板（Printed Circuit Board，，简称PCB），，其要害功效在于将晶粒Die的Pad管脚扩展毗连至封装后的Ball管脚。。。。因此，，必需凭证每颗芯片的详细情形和封装尺寸等因向来设计和制造SUB。。。。现在，，行业内着名的SUB生产商包括日本的京瓷、中国台湾地区的南亚、欣兴电子和景硕等。。。。在大陆地区，，兴森科技、珠海越亚、深南电路和生益电子等企业也在起劲起劲突破高端芯片封装所需的SUB生产手艺。。。。

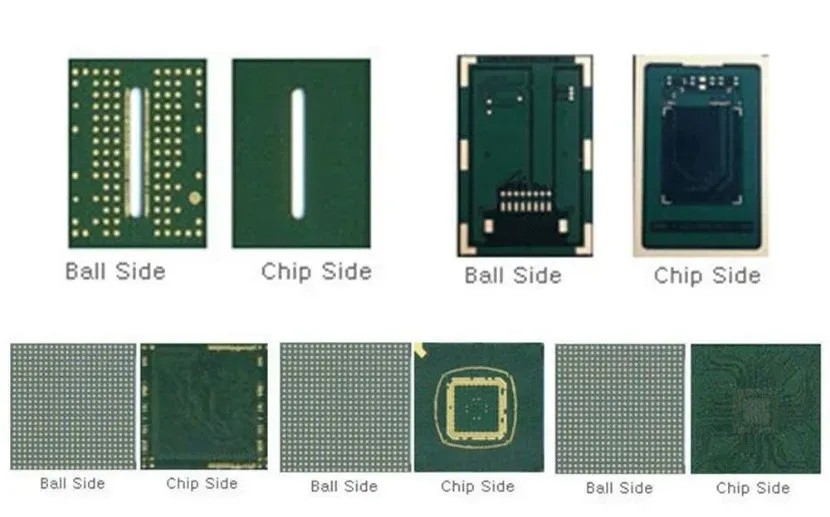

种种SUB正(Chip Side)反(Ball Side)面

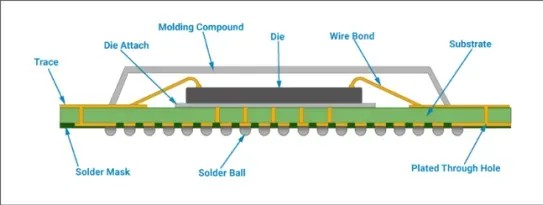

Substrate组成了芯片封装的基础结构，，类似于修建的地基。。。。随后，，晶粒Die被准确地安排在Substrate的一侧，，这一历程被称为Die Attach。。。。晶粒与Substrate之间通详尽腻的引线键合手艺实现毗连。。。。为确保芯片的稳固性和清静性，，会在其上装置一个金属�；；；じ�，，这一历程称为Lid Attach。。。。此�；；；じ峭ǔ＝幽缮⑷刃阅苡乓斓暮辖鹬瞥伞�。。。在另一侧，，芯片上会装置锡球，，这一历程被称为Solder Ball Mount。。。。随后，，通过先进的回流焊工艺，，确保锡球与SUB之间形成稳固的毗连。。。。至此，，芯片封装的基本结构已完成。。。。
封装完成后，，芯片会经由严酷的质量检测。。。。其中包括使用X-Ray等手艺手段，，对封装芯片内部的结构举行详细检查，，以确保封装质量。。。。别的，，还会举行Marking操作，，通过激光打印的方法，，在芯片外貌印上芯片生产商的Logo、产品名称、生产批次等信息。。。。在确保一切质量指标及格后，，芯片将进入烘烤流程，，即Baking历程。。。。这一办法的目的是扫除芯片封装质料中的湿气和其他可能影响芯片性能的因素，，确保芯片在后续的电学性能事情中体现出稳固可靠的特征。。。。
经由这一系列细腻的封装工艺生产流程，，原始的晶粒Wafer Die最终转变为了制品芯片Chip，，为后续的应用打下了坚实的基础。。。。
封装结构
在古板Wire Bonding BGA封装方法之外，，现在主流的是Flip Chip BGA，，即倒焊封装BGA。。。。此方法之以是能够实现更小的封装尺寸，，缘故原由在于将芯片倒装并与基板毗连。。。。这一手艺首先在Wafer Die Pad上通过wafer bumping工艺形成金属凸点，，随后通过这些凸点与下方的Substrate相连。。。。比照前述方法，，可清晰看出二者之间的显著差别。。。。芯片的封装类型繁多，，若按使用封装质料的差别举行分类，，主要可分为塑封芯片、陶瓷封装芯片和金属封装芯片。。。。其中，，陶瓷和金属材质的封装主要应用于事情条件极为苛刻的航空航天和军事等领域，，同时这些材质的封装本钱也相对较高。。。。若从封装结构举行分类，，则更为多样，，差别芯片种类和应用需求均需要差别结构的封装形式。。。。

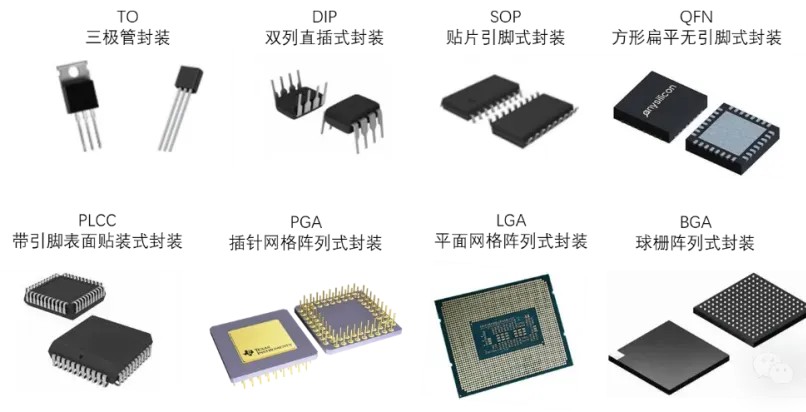

差别结构类型的芯片封装示意图
随着市场对高性能芯片需求的一直攀升以及芯片应用领域的日益扩展，，封装手艺亦在迅速演进。。。。自初始的平面2D封装逐步迈向2.5D以致3D封装，，旨在通过手艺的刷新推动芯片集成度的一连提升。。。。目今备受瞩目的人工智能大芯片，，即AI SoC（System-on-Chip），，因需将2至8颗，，甚至更多颗高带宽HBM存储晶粒（此类晶粒统称为KGD，，即已知确认的功效完好的晶粒，，英文全称为Known Good Die）集成封装，，故对封装手艺提出了更高要求。。。。为确保HBM存储颗粒与主芯片晶粒之间的高速、稳固互联带宽，，先进的CoWoS 2.5D封装方法应运而生。。。。

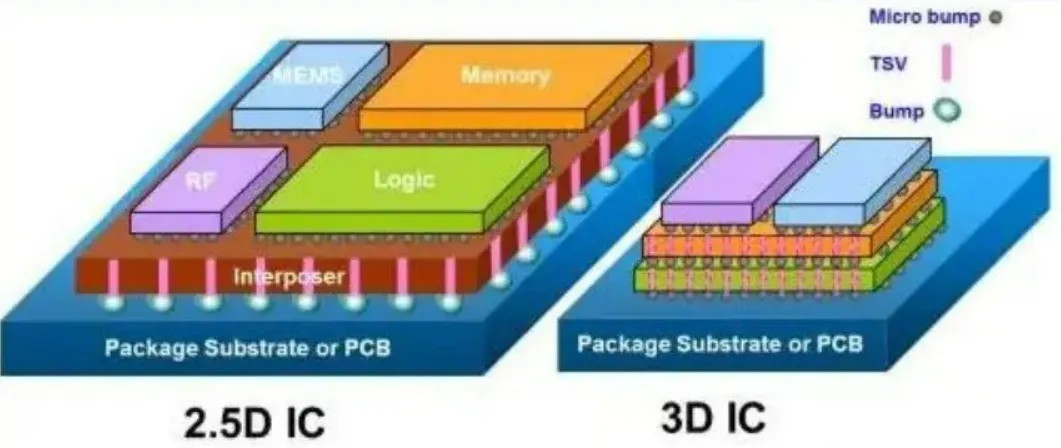

2.5D及3D封装
芯片终测（Final Test）
在芯片正式出货并交付给终端产品客户之前，，为确保其功效和质量达标，，必需履历一个至关主要的测试环节——终测（Final Test）。。。。此举的须要性源于两方面缘故原由。。。。首先，，CP测试虽能有用评估芯片性能，，但受限于在Wafer层面通过Probing探针接触的方法，，其测试的电源功率和频率均受到一定限制。。。。其次，，芯片在封装历程中，，可能因工艺等因素造成一定水平的损伤。。。。因此，，对封装后的最终制品举行FT测试至关主要，，它能有用识别并剔除潜在的质量问题。。。。
FT测试与CP测试在测试要领上颇为相似，，同样依赖于ATE自动测试机台装备。。。。除此之外，，还需要测试版（Loadboard）和分选机（Handler）等辅助工具。。。。这些装备和工具配合确保了FT测试的准确性和高效性，，为芯片的最终出货提供了坚实的质量包管。。。。

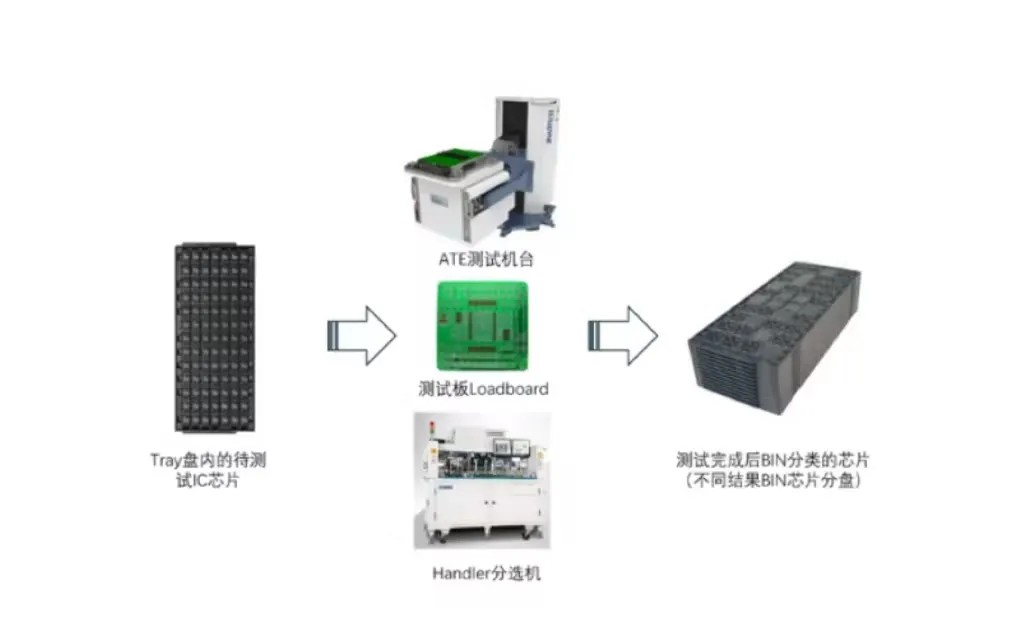

FT测试历程及相关装备测试件
系统级测试（SLT Test）
随着芯片尺寸、功效和封装手艺的日益提升，，其重大性亦一直增添，，这导致了CP及FT测试的本钱显著增添，，并面临着测试笼罩率受限的问题。。。。特殊是在某些对芯片缺陷率要求极为严酷的特殊领域，，如自动驾驶类芯片，，对测试质量的要求更为严苛。。。。为了有用降低出货缺陷率，，即DPPM（百万片失效率），，许多芯片在完成FT测试后，，增添了特另外SLT测试（系统级测试）环节。。。。
SLT测试的设计基于芯片的现实应用场景，，通过全心打造测试板和制订测试流程，，力争在测试历程中模拟出真实的芯片营业流。。。。这种测试要领旨在确保芯片在最终出货给客户并应用于现实产品板之前，，已经通过了更为贴近“现实应用场景”的严酷磨练，，从而将DPPM缺陷率降低到更低的水平。。。。这一行动不但提高了芯片的质量，，也增强了客户对产品的信心。。。。
芯片封装与测试环节之间保存着细密的关联，，因此工业链中常将典范厂商称为封测厂。。。。深圳市中科系统集成手艺有限公司于2011 年建设，，在先进封装领域深耕十余年，，积累了大宗的先进封装设计仿真及工艺开发履历。。。。公司主营营业为：晶圆级封装、IC测试板设计加工、硬件设计开发以及先进封装一站式计划。。。。公司于2021年被芯瑞微（上海）电子科技有限公司全资收购，，现在作为海内优异的先进系统级封装设计一站式效劳综合效劳供应商，，产品普遍应用于航天、车辆、船舶、通讯、电子、医疗等众多行业。。。。
芯片封测是半导体集成电路工业链的主要环节，，对集成电路芯片的物理外壳�；；；ぁ⒐π暾院托阅芸煽啃灾凉刂饕�。。。随着科技的日新月异，，未来的封装测试手艺将一直向小型化、高密度和高集成度迈进，，例如接纳3D封装、晶圆级封装等尖端工艺。。。。这些立异手艺使得芯片能在更紧凑的空间内实现更多元化的功效和卓越的性能，，从而知足人工智能、物联网、5G通讯、车载电子等多元化应用领域对芯片日益增添的需求。。。。这不但推动了半导体集成电路行业的蓬勃生长，，更为整个科技工业注入了新的活力与机缘。。。。
