汽车行业标准《汽车电线束和电气装备用毗连器第4部分：装备毗连器（插头）的型式和尺寸》（标准号：QC/T 1067.4-2023）、《汽车电线束和电气装备用毗连器第5部分：装备毗连器（插座）的型式和尺寸》（标准号：QC/T 1067.5-2023）于2023年11月1日正式实验，，，，，为海内汽车毗连器工业生长提供了强有力的手艺支持。。。。。。
新版标准的接口型式是在充分调研海内外车型的使用情形的基础上制订的，，，，，同时借鉴参考了外洋先进汽车组织的手艺资料。。。。。。综合海内、外洋毗连器生产厂商产品的现实试验使用情形，，，，，与主机厂、毗连器生产厂商权衡协商制订。。。。。。
【关于 QC/T 1067 标准】
QC/T 1067 系列标准由天下汽车标准化手艺委员会（SAC/TC114）提出并归口，，，，，河南天海电器有限公司、中国汽车手艺研究中心、长沙汽车电器研究所、重庆长安汽车股份有限公司、一汽海马汽车有限公司、一汽解放汽车有限公司、吉祥汽车研究院有限公司、上汽公共汽车有限公司、泛亚汽车手艺中心有限公司、安徽江淮汽车集团股份有限公司、重庆力帆乘用车有限公司、北京汽车股份有限公司、郑州宇通客车股份有限公司、长春市灯胆电线有限公司、上海福尔欣线缆有限公司、上海公共汽车有限公司、上海汽车集团股份有限公司手艺中等行业领军企业配合制订。。。。。。
主要且广受关注
在汽车毗连器行业中，，，，，QC/T 1067 系列标准是海内汽车行业现有有用标准之一。。。。。。
汽车主机厂商在选择毗连器的时间，，，，，首先需要思量汽车毗连器的特殊性，，，，，未来将逐渐参考 QC/T 1067 系列标准，，，，，分为5部分：
第1部分：界说试验要领和一样平常性能要求；；
第2部分：插头端子的型式和尺寸：
第3部分：电线讨论的型式尺寸和特殊要求：
第4部分：装备毗连器(插头)型式、尺寸和特殊要求
第5部分：装备毗连器(插座)型式、尺寸和特殊要求
随着海内汽车行业自主品牌职位的崛起，，，，，自主研发和本钱需求，，，，，海内的毗连器厂家在本钱和性能上有很大的提高，，，，，海内毗连器企业在进入汽车行业迎来了春天。。。。。。
标准主要指标
1.QC/T-1067 对毗连器使用情形的界说
QC/T 1067 系列标准界说了汽车毗连器使用情形温度、载流能力、防护品级和抗振品级等规格参数。。。。。。选型工程师需要相识差别使用情形对毗连器的要求，，，，，并参考QC/T-1067标准中的表1~表3举行选择。。。。。。

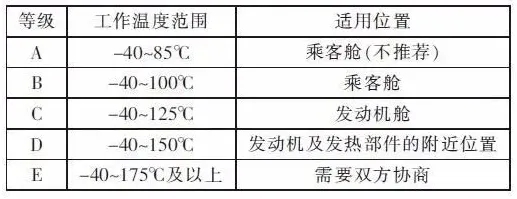

表1温度品级

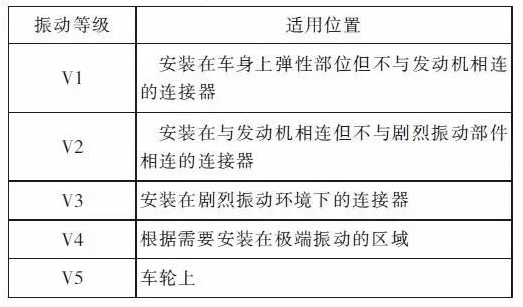

表2振动品级

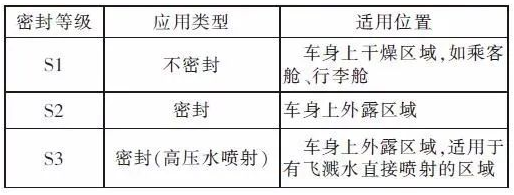

表3密封品级

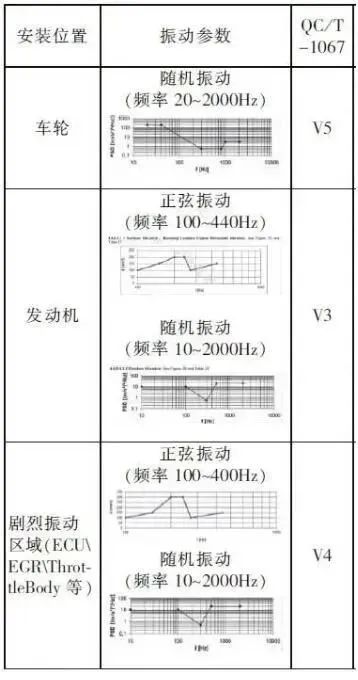

表4振动品级
2.QC/T-1067 对毗连器机械性能的界说
现在毗连器标准中机械性能主要有以下几点：端子自己的抗弯强度；；端子与端子之间的插拔力；；端子与毗连器之间的插入力、坚持力、止推力、极化实验；；毗连器与毗连器之间的插入力、疏散力、解锁力、极化实验；；毗连器端子二次锁(TPA)装配力、坚持力；；毗连器二次锁止结构(CPA)装配力、坚持力；；毗连器助力结构机械强度；；毗连器牢靠结构机械强度；；密封圈的坚持力；；板端插针坚持力。。。。。。

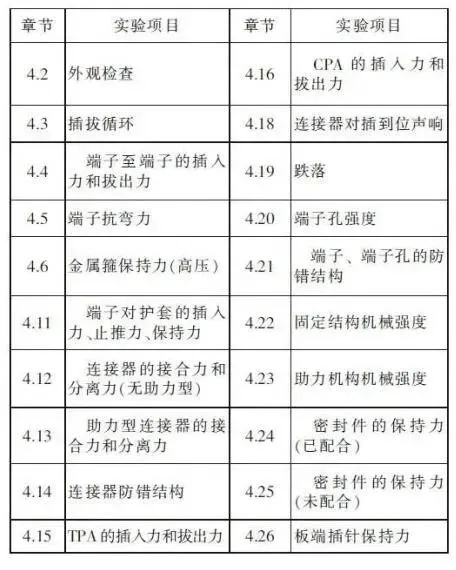

机械性能实验项目
3.QC/T-1067 对毗连器电性能的界说
毗连器电性能主要是端子之间的微电流接触电阻、电压降性能，，，，，毗连器自己的绝缘电阻、绝缘介电强度，，，，，这些性能主要在后期的毗连器情形性能中配合着组合实验一并验证。。。。。。同时关于端子自己性能优弱点，，，，，标准中还划分界说有最大载流能力与1008h电流循环性能，，，，，该性能将作为端子耐久性能的主要参考依据。。。。。。
4.毗连器标准端子接触电阻与电压降在标准中的界说
标准中对电压降的要求，，，，，无论哪种规格的毗连器端子都要求插头、插座之间通过有用接触后，，，，，电压降不凌驾50mV。。。。。。

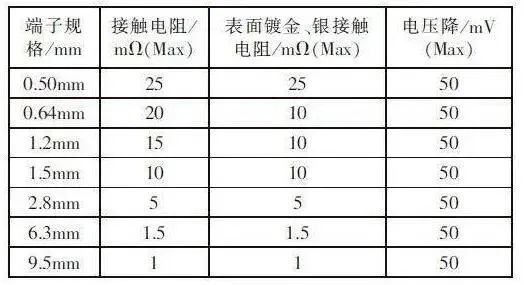

接触电阻、电压降界说
注：在任何情形下，，，，，毗连器总电阻不可凌驾20mΩ。。。。。。
5.毗连器绝缘电阻与绝缘介电强度在标准中的界说
绝缘电阻是为了包管在毗连器内里相邻的2个端子之间有一定的电绝缘性，，，，，绝缘介电强度是为了验证毗连器自己的电气绝缘性能。。。。。。①绝缘电阻：在500V电压，，，，，相邻端子之间绝缘电阻≥100MΩ；；②绝缘介电强度：在交流1000V、直流1600V电压下，，，，，一连1min相邻端子之间以及端子与毗连器塑料外壳之间不可有介质断裂或击穿征象，，，，，电流泄露≤1mA。。。。。。
6.毗连器热老化组合实验
高温老化测试，，，，，是为了验证毗连器总成中端子的金属材质、毗连器的塑料材质、密封圈的橡胶材质在经由1008h最大事情温度后，，，，，响应的转变对毗连器密封性能、电气性能、机械性能的影响，，，，，特殊是密封圈的压缩永世变形与端子的悬臂梁的塑性变形对毗连器要害性能的影响。。。。。。
热老化(防水毗连器)实验顺序
7.毗连器耐化学组合实验
耐化学测试，，，，，是为了试验评估密封毗连器总成在浸入车辆内和周围常见的种种液体中时的密封性能和质料兼容性是否知足要求。。。。。。

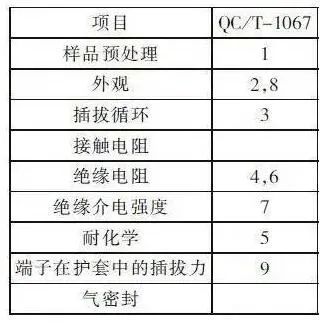

耐化学性组合实验顺序
注：数字代表实验先后顺序
8.毗连器耐热攻击(温度快速转变)组合实验
耐热攻击测试；；一样平常的车载毗连器总成由多种质料组织，，，，，壳体由塑料质料PBT、PA66及增强质料制造而成；；端子等导电部件一样平常选用黄铜、青铜、铜合金制造而成；；密封圈选用硅橡胶制造而成。。。。。。这些质料在经由温度的崎岖转变后由于热胀冷缩会有响应膨胀与缩短，，，，，在端子的接触外貌会形成磨损与微动，，，，，通过温度快速转变实验模拟车载条件就是为了验证经由这种温度攻击试验后，，，，，产品的转变会不会导致毗连器总乐成能失效。。。。。。

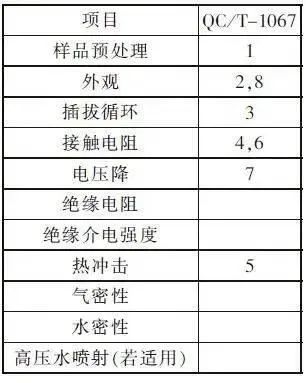

耐热攻击组合实验顺序
注：数字代表实验先后顺序
想相识最新QC/T-1067汽车电线束和电气装备用毗连器标准最新要求和测试要领，，，，，周全相识各车企对汽车毗连器的选型和测试要求，，，，，接待与实验室举行手艺交流。。。。。。你将充分相识汽车毗连器的标准和应对测试的挑战。。。。。。
